氨水蒸發器

? ?氨水蒸發采用全蒸發的方式，根據熱源不同有兩種型式：一種蒸汽蒸發式，另一種鍋爐二次熱風蒸發式。

1、蒸汽蒸發式氨水蒸發器

　　通過一定壓力的飽和蒸汽（蒸汽壓力：4-8bar），將20%的氨水蒸發成氨氣/水蒸汽的混合氣，再將該混合氣氨濃度稀釋至5%(v%)以下，通過噴氨格柵進入SCR反應器進行脫硝反應。主要工藝流程見圖1。

? ? ???氨水蒸發器通過飽和蒸汽冷凝釋放潛熱對氨水進行加熱蒸發，蒸汽通過管道進入蒸發器，冷凝、放熱，與管程內的氨水進行換熱，氨水吸熱、升溫、蒸發，變成氨氣混合氣，經過氨空混合器后送至SCR反應器，蒸汽冷凝水經過疏水后排放。

　　主要控制點：蒸發器出口氨氣混合氣壓力、溫度，蒸發器氨水液位、氨水溫度、壓力等。調節進口低壓飽和蒸汽的投加量，控制出口氨氣混合氣壓力及溫度；調節進口氨水投加量，控制蒸發器內氨水液位恒定，保證蒸發器有足夠的蒸發面積。

? ? ? 主要工藝參數：
　　? 20%氨水蒸發能力：50-2000kg/h

? ? ? ?蒸汽條件 ：4-8bar 飽和蒸汽??

2、熱風蒸發式氨水蒸發器

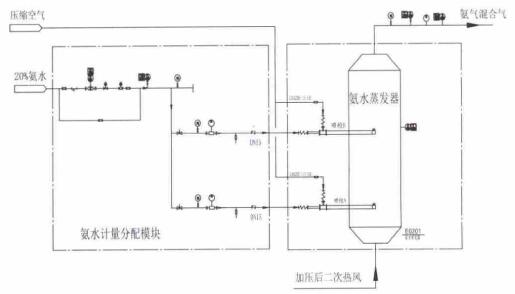

　　引出鍋爐上級空預器后二次熱風，溫度約在200℃～350℃(視不同鍋爐而定)，增壓至4～7kPa，進入氨水熱風蒸發器，氨水通過雙流體噴槍，噴射進入氨水熱風蒸發器霧化，與熱風混合、蒸發，蒸發后輸送至SCR反應器進行脫硝反應。工藝流程示意圖見圖2。

? ? ?該蒸發器系統主要包括氨水的計量分配、氨水噴射霧化、蒸發器本體、熱風加壓系統等，首先20%氨水由罐區通過氨水輸送泵送至氨水計量分配模塊，經過計量調配后進入氨噴射系統，經壓縮空氣霧化、噴射進入氨蒸發器本體，與增壓后的熱風，在蒸發器內混合、蒸發，變成氨氣/空氣/水蒸汽的混合氣送至SCR反應器。?

? ? ?主要工藝參數：
　 　20%氨水蒸發能力：50-1000kg/h

? ? ?熱風溫度 ：200-400℃
