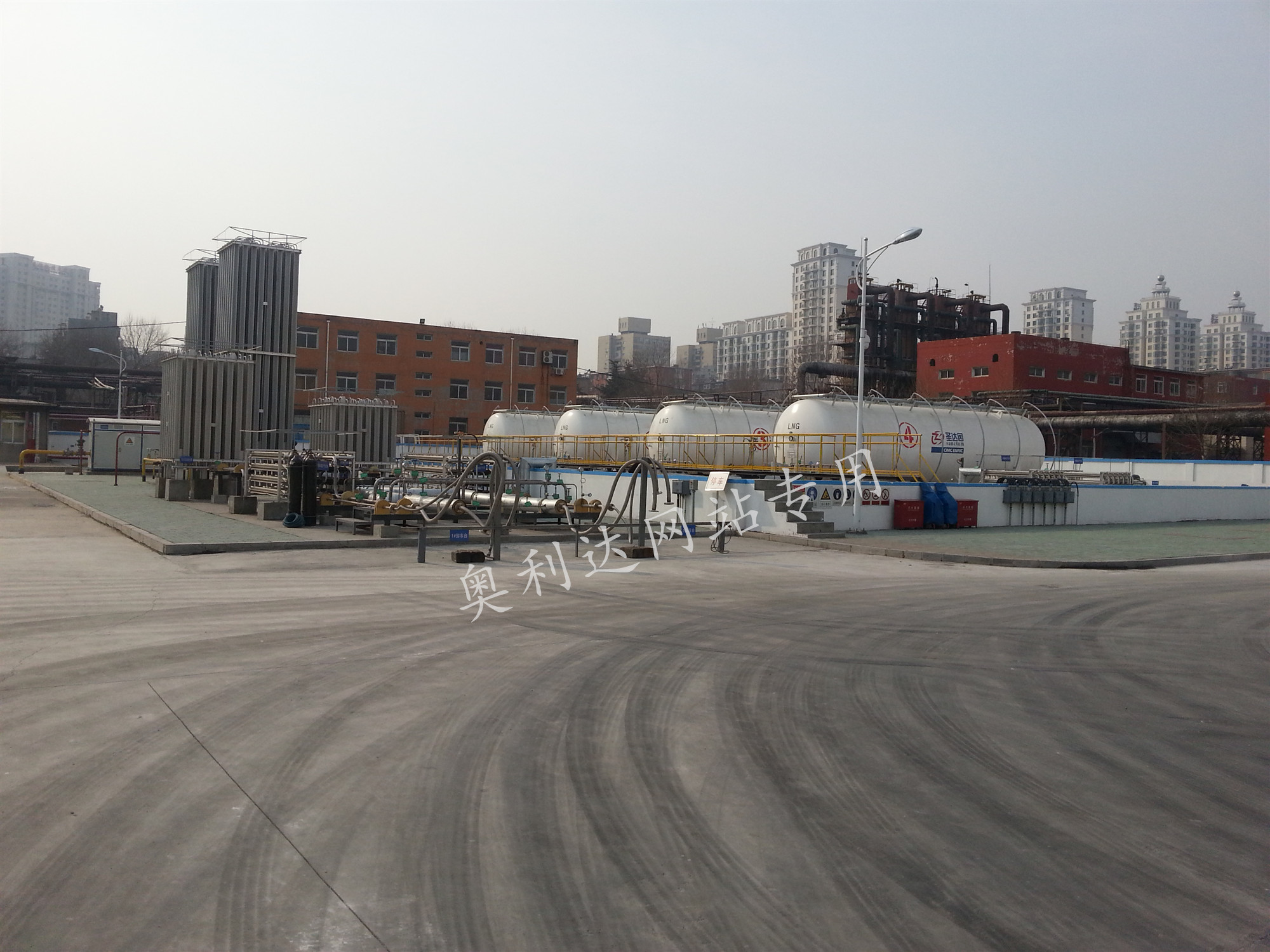

LNG氣化站
一、工作原理：
LNG由槽車運至氣化站，利用LNG卸車增壓器使槽車內壓力高，將槽車內LNG送至LNG低溫儲罐內儲存。當從LNG儲罐外排時，先通過儲罐的自增壓系統，使儲罐壓力升高，然后打開儲罐液相出口閥，通過壓力差將儲罐內的LNG送至氣化器后，經調壓、計量、加臭等工序送入市政燃氣管網。當室外環境溫度較低，空溫式氣化器出口的天然氣溫度低于5℃時，需在空溫式氣化器出口串聯水浴式加熱器，對氣化后的天然氣進行加熱。
二、LNG氣化站卸車工藝
LNG通過公路槽車或罐式集裝箱車從LNG液化工廠運抵用氣城市LNG氣化站，利用槽車上的空溫式升壓氣化器對槽車儲罐進行升壓(或通過站內設置的卸車增壓氣化器對罐式集裝箱車進行升壓)，使槽車與LNG儲罐之間形成一定的壓差，利用此壓差將槽車中的LNG卸入氣化站儲罐內。卸車結束時，通過卸車臺氣相管道回收槽車中的氣相天然氣。
卸車時，為防止LNG儲罐內壓力升高而影響卸車速度，當槽車中的LNG溫度低于儲罐中LNG的溫度時，采用上進液方式。槽車中的低溫LNG通過儲罐上進液管噴嘴以噴淋狀態進入儲罐，將部分氣體冷卻為液體而降低罐內壓力，使卸車得以順利進行。若槽車中的LNG溫度高于儲罐中LNG的溫度時，采用下進液方式，高溫LNG由下進液口進入儲罐，與罐內低溫LNG混合而降溫，避免高溫LNG由上進液口進入罐內蒸發而升高罐內壓力導致卸車困難。實際操作中，由于目前LNG氣源地距用氣城市較遠，長途運輸到達用氣城市時，槽車內的LNG溫度通常高于氣化站儲罐中LNG的溫度，只能采用下進液方式。所以除開發 充裝LNG時采用上進液方式外，正常卸槽車時基本都采用下進液方式。
為防止卸車時急冷產生較大的溫差應力損壞管道或影響卸車速度，每次卸車前都應當用儲罐中的LNG對卸車管道進行預冷。同時應防止快速開啟或關閉閥門使LNG的流速突然改變而產生液擊損壞管道。
三、LNG存儲
儲罐是LNG氣化站的主要設備，直接影響氣化站的正常生產，也占有較大的造價比例。按結構形式可分為地下儲罐、地上金屬儲罐和金屬混凝土儲罐。對于LNG儲罐，現有真空粉末絕熱型儲罐、正壓堆積絕熱型儲罐和高真空層絕熱型儲罐，中、小型氣化站一般選用真空粉末絕熱型低溫儲罐。儲罐分內、外兩層，夾層填充珠光砂并抽真空，減小外界熱量傳入，保證罐內LNG日氣化率低于0.3%
四、LNG的氣化

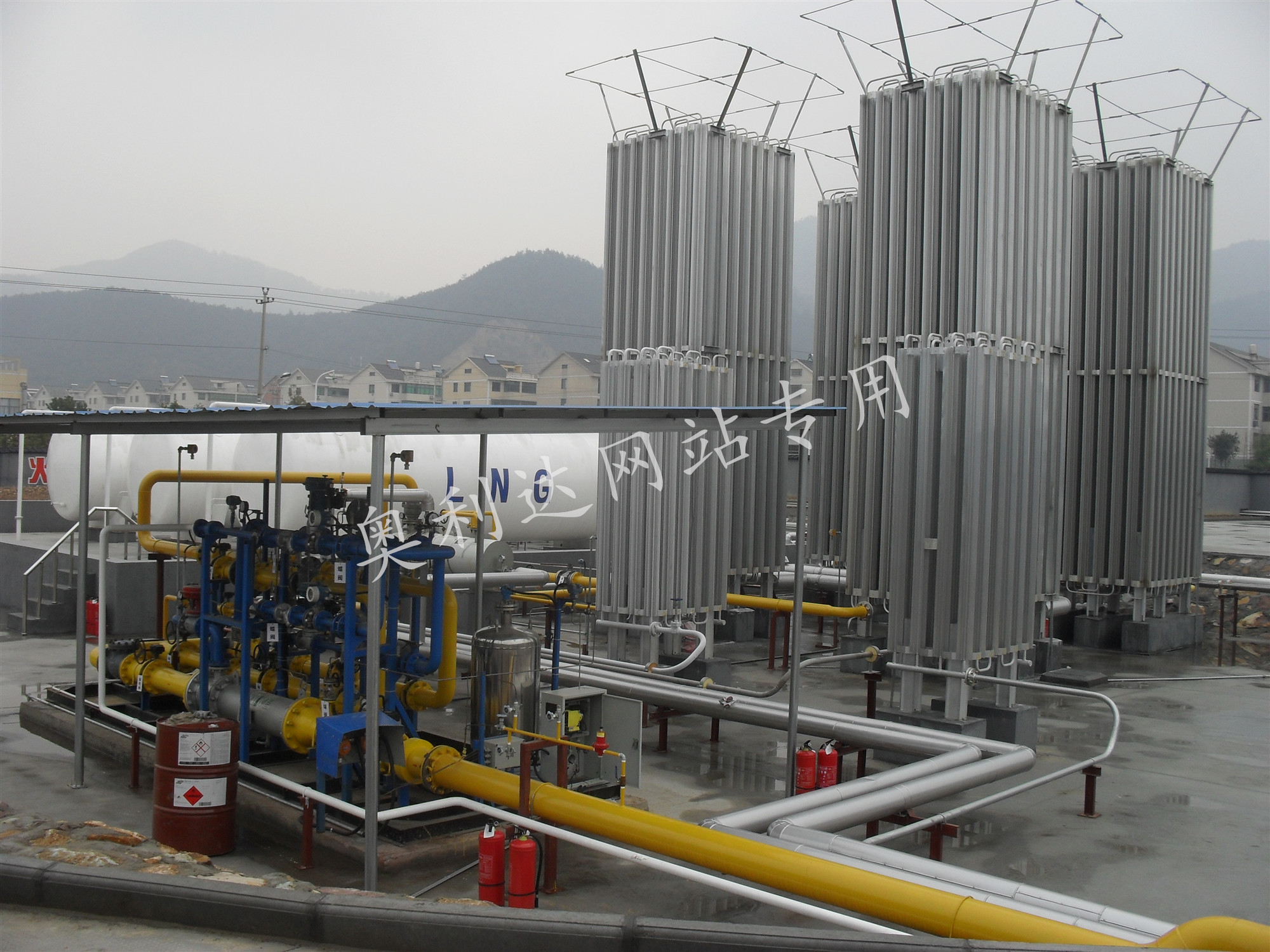

氣化裝置是氣化站向外界供氣的主要裝置，設計中我們通常采用空溫式氣化器，其氣化能力宜為用氣城鎮高峰小時計算流量的I.3～1.5倍，不少于2臺，并且應有1臺備用。當環境溫度較低時，空溫式氣化器出口天然氣溫度低于5℃時，應將出口天然氣進行二次加熱，以保證整個供氣的正常運行。一般天然氣加熱器采用水浴式加熱器
五、BOG與EAG（放散氣體）的處理
BOG主要來源于LNG槽車回氣和儲罐每天0.3%的自然氣化。現在常用的槽車容積為40m3，回收BOG的時間按照30min計算，卸完LNG的槽車內氣相壓力約為0.55MPa，根據末端天然氣壓力的不同，回收BOG后槽車內的壓力也不同，一般可以按照0.2MPa計算?；厥詹圮嚮貧庑枰狟OG加熱器流量為280m3/h，加LNG儲罐的自然蒸發量，則可計算出BOG加熱器流量。LNG的儲存溫度為-163℃，即BOG的溫度約為-163℃，為保證設備的~，要將BOG加熱到15℃。根據流量和溫度可以確定BOG加熱器的規格?；厥盏腂OG經過調壓、計量、加臭后可以直接進入管網，如果用戶用氣非連續則需要設置BOG儲罐進行儲存。
EAG主要是在設備或管道超壓時排放。當LNG氣化為氣體天然氣時，天然氣比常溫空氣輕時的臨界溫度為-110℃。為防止EAG在放散時聚集，則需將EAG加熱至高于-110℃后放散。容積為100m3的LNG儲罐選擇500m3/h的EAG加熱器，較大量放散時出口溫度不會低于-15℃。
